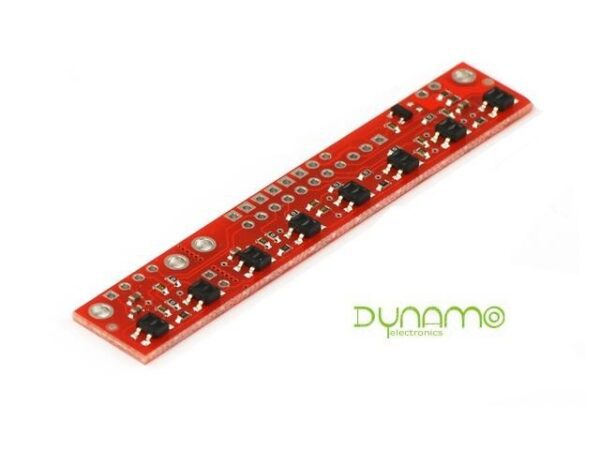

Sensor Linea QTR-8A
Sensor Linea QTR-8A
Click to enlarge
Home / Tienda de componentes: Arduino, raspberry, robotica | DynamoElectronics / Sensores / Seguir línea / QTR 8A 8 sensor de linea analogico
Sensor GP2D12 Detección 10-80cm (Reemplazado por sensor GP2Y0A21
Sensor GP2D12 Detección 10-80cm (Reemplazado por sensor GP2Y0A21 $41.034,48
Back to products
Sensor Linea QTR-8C (Digital)
QTR 8RC 8 sensores de línea digital $37.700,00

QTR 8A 8 sensor de linea analogico

$48.000,00

buscando un arreglo de varios sensores para tu robot seguidor de linea? mira este sensor puede ser tu mejor opción!

compra #productosOriginales y #conectaTuIngenio

Solo quedan 1 disponibles

Add to wishlist
SKU: 3-01-50 Categoría: Seguir línea
Share:
  • Descripción
  • Información adicional
  • Valoraciones (0)
Descripción

El sensor  QTR 8A es un arreglo de sensores reflectívos usados como sensor de linea, sin embargo este sensor puede ser usado para diferentes propósitos, como sensor de proximidad, de objetos, etc. Este modulo, contiene 8 emisores IR y sus receptores espaciados 9.525 mm, cada fototransistor es conectado a una resistencia de pull-up a un divisor de voltaje el cual puede ser un valor análogico entre 0 V y VIN (típicamente 5 V).

Todas las salidas son independientes, pero los leds están en un arreglo de pares para minimizar el consumo de corrientes y el encendido o apagado de los leds esta controlado por un MOSFET (este controla todos los leds). con compuerta normalmente alta, permitiendo que los leds se apaguen con una señal activa baja, esto permite un uso controlado de potencia y un control de brillo por medio de PWM.

La corriente de el led esta limitada por una resistencia a 5V, pero si se quiere operar a 3.3V con un simple corto  para habilitar la función,

Características

  • Tamaño: 2.95″ x 0.5″ x 0.125″
  • Voltaje de operación: 3.3-5.0 V
  • Corriente de consumo: 100 mA
  • Salida: 8 voltajes análogos
  • rango de salida: 0 V a voltaje aplicado
  • Distancia optima de sensado 0.125″ (3 mm)
  • Distancia máxima de sensado: 0.25″ (6 mm)

Aplicaciones

  • Robots Seguidor linea
  • Robot de laberintos

Ejemplo de uso robot

Información adicional
Peso 0,07 kg
Valoraciones (0)

Valoraciones

No hay valoraciones aún.

Sé el primero en valorar “QTR 8A 8 sensor de linea analogico” Cancelar respuesta

Debes acceder para publicar una reseña.

Productos relacionados

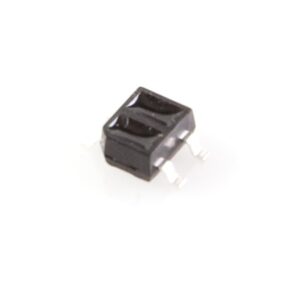

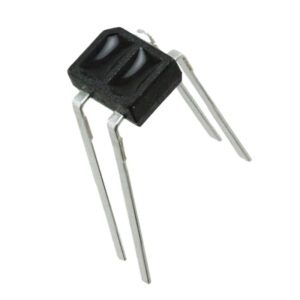

Sensor QRE-1113 de reflexión

qre1113 sensor fotoelectrico

Seguir línea
$2.600,00
¿buscando un sensor para detectar contraste u objetos a corta distancia? El qre-1113 es un sensor de reflexión infrarrojo con capacidad de detección máxima de 4 mm y salida analógica puede ser tu mejor opción y #conectaTuIngenio
Add to wishlist
Añadir al carrito
Quick view
Agotado

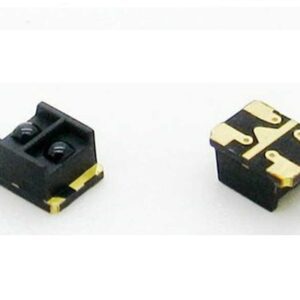

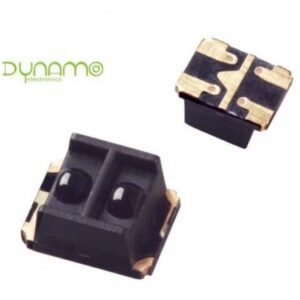

GP2S700HCP

GP2S700HCP

Seguir línea
$5.950,00
Sensor óptico reflectivo superficial integrado por un emisor de luz infrarroja y el receptor infrarrojo, el sensor viene empaquetado en configuración reflex, y es el mas pequeños de su tipo, permitiendo hacer configuraciones para detección de objetos, de
Add to wishlist
Leer más
Quick view

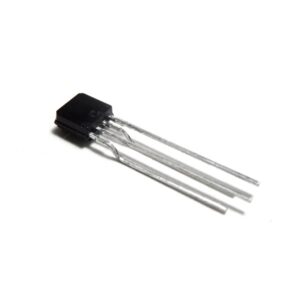

IS471FE
IS471FE

IS471FE

Seguir línea
$14.000,00

Sensor detector de Luz con salida digital, el cual incorpora un modulador / demodulador para tener mayor inmunidad a la luz, este requiere de un led externo para su funcionamiento, led emisor  04-01-39 (valor 550) aplicaciones: Detector contrastes, detect

Add to wishlist
Añadir al carrito
Quick view
QTR-1A Sensor de linea con board salida analoga
QTR-1A Sensor de linea con board salida analoga

QTR 1A sensor de linea analogico

Seguir línea
$8.100,00

¿buscando un sensor de salida analogica? este sensor QTR-1A puede ser tu mejor opción y #conectaTuIngenio

Add to wishlist
Añadir al carrito
Quick view

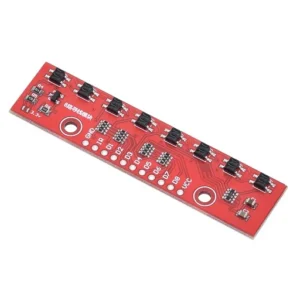

Sensor Linea QTR-8C (Digital)
Sensor Linea QTR-8C (Digital)

QTR 8RC 8 sensores de línea digital

Seguir línea
$37.700,00
buscando un arreglo de varios sensores digitales para tu robot seguidor de linea? mira este sensor puede ser tu mejor opción! compra #productosOriginales y #conectaTuIngenio
Add to wishlist
Añadir al carrito
Quick view
QRD1114
QRD1114

QRD1114

Seguir línea
$3.600,00

Sensor óptico reflectivo NPN integrado  por un emisor de luz infrarroja y un receptor fotodarlintong el cual posée filtro luz día, el sensor viene empaquetado en configuración reflex

Add to wishlist
Añadir al carrito
Quick view

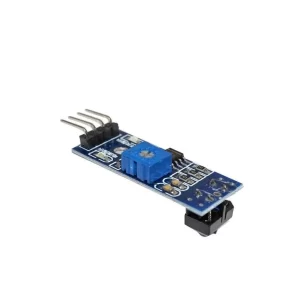

robotdyn

sensor linea digital digital

Seguir línea, Accesorios para Arduino, Linea Económica
$7.700,00
Sensor para robots seguidor de linea o detectar contraste
Add to wishlist
Añadir al carrito
Quick view

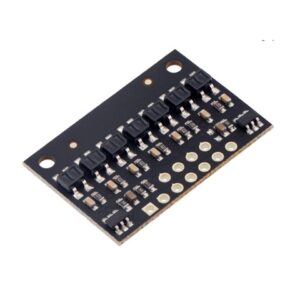

sensor reflex 7 canales
sensor reflex 7 canales

qtr 7 canales (sensor linea)

Seguir línea, Sistema de sensores, Linea Económica
$16.500,00

Buscando un arreglo de sensores para seguir linea? mira este QTR de 7 canales puede ser tu mejor opción! compra #productosOriginales y #conectaTuIngenio

Add to wishlist
Añadir al carrito
Quick view
Agotado

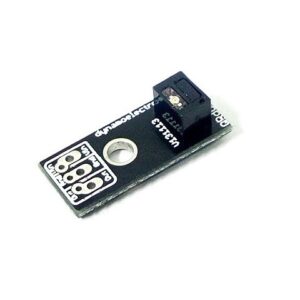

Sensor QRD1114 en board
Sensor QRD1114 en board

QRDynamo – sensor de linea QRD1114 en board

Seguir línea, Sistema de sensores, Hecho en Colombia
$9.500,00

Buscando un sensor para tu robot seguidor de linea?, QRDynamo es un sensor en board listo para usar! solo requiere 3 cables de conexion y listo ah ademas tiene un led en la parte superior que te indica si se detecto el color blanco o negro, y es un producto #hechoEnColombia!

Add to wishlist
Leer más
Quick view
Agotado

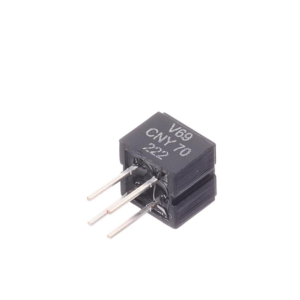

CNY70
