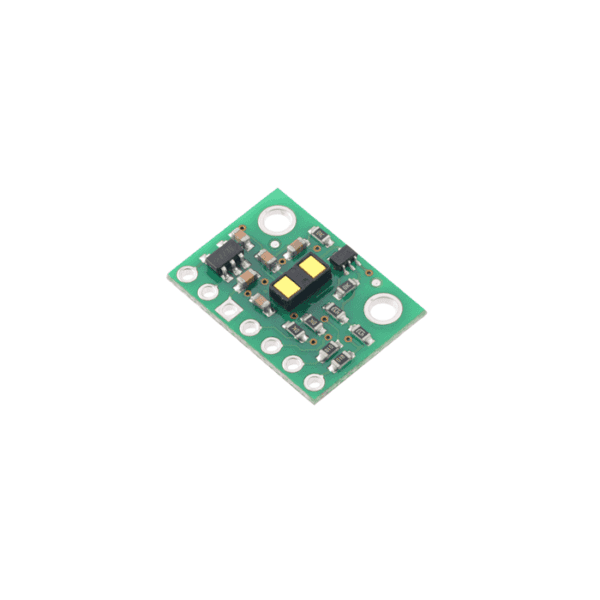

VL53L1X sensor de distancia Time-of-Flight

Esta sensor vl53l1x es de tipo laser-ranging, el cual genera un rayo de luz que no es visible para nosotros, y lo usa para medir la distancia, haciendo que esta medición no se vea tan afectada por condiciones del medio, como el nivel de luminosidad, forma del objeto o tipo de material a medir.

Es fácil de usar la distancia es leída usando un bus I2C, y puede recibir señales de 3.3V o 5V, asi lo puedes usar con raspberry o con arduino!

Características

• tamaño:12.7mm × 17.8mm
• Peso: 0.5g
• Resolucion: 1 mm
• Rango : 4cm a 400cm
• Interfase: I²C
• Voltaje: 2.6V a 5.5V

Recuerda remover el plástico protector si lo tiene puesto

Aplicaciones

• Drones
• Robots
• maquinas

Distribución de pines

Diseño electrónico

Links de interés

• Web fabricante
• VL53L1X Time-of-Flight sensor datasheet (1MB pdf)
• UM2356: VL53L1X API user manual (1MB pdf)
• Schematic diagram of the VL53L0X/VL53L1X Time-of-Flight Distance Sensor Carrier (110k pdf)
• Dimension diagram of the VL53L0X/VL53L1X Time-of-Flight Distance Sensor Carrier with Voltage Regulator (153k pdf)
• 3D model of the VL53L0X/VL53L1X Time-of-Flight Distance Sensor Carrier with Voltage Regulator (3MB step)
• Drill guide for the VL53L0X/VL53L1X Time-of-Flight Distance Sensor Carrier with Voltage Regulator (21k dxf)
• AN4846: Using multiple VL53L0X in a single design (196k pdf)
• UM10204 I²C-bus specification and user manual (1MB pdf)
• VL53L1X library for Arduino
• VL53L1X documentation
• VL53L1X API (STSW-IMG007)
• VL53L1X API implementation for Arduino
• Library for raspberry (python)

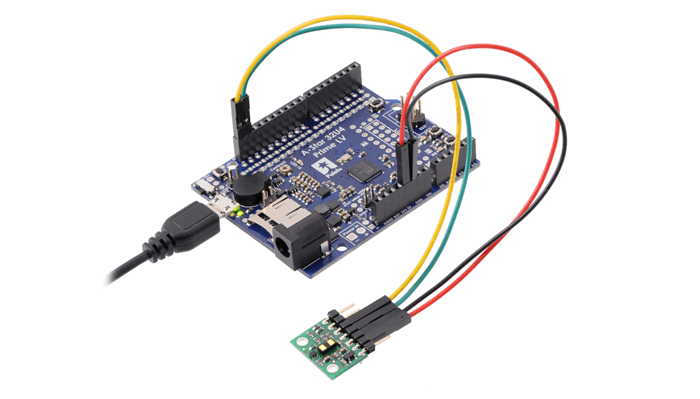

Ejemplo de aplicación
