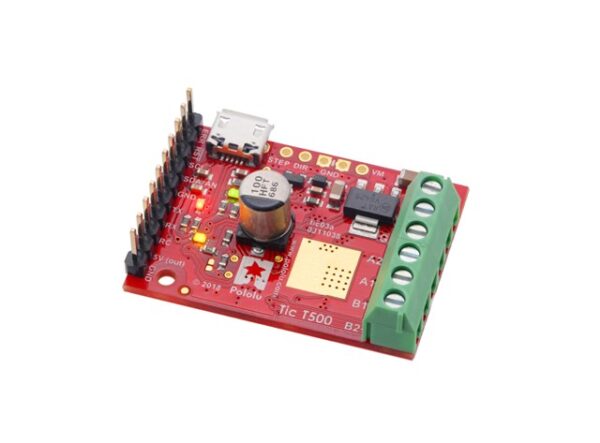

Este controlador de paso es ideal para controlar motores de paso bipolar de una forma muy fácil! tiene 6 interfases de comunicación diferentes! así que lo puedes conectar a casi cualquier dispositivo de control! ademas tiene un software para controlarlo desde una computadora y para programar algunas de las funciones como son estas
- Control de posición y velocidad en lazo cerrado
- Interfaces de control:
- USB conexión directa al computador control por software
- TTL serial operación a 5V para usar con sistemas microcontrolados como Arduino
- I²C para usar con sistemas microcontrolados como Arduino
- RC hobby para usar con controles de radio control
- Voltaje analógico para usar con un potenciometro o Joystick
- encoder en cuadratura entrada para uso con enconder rotatorio
- STEP/DIR entrada para otras aplicaciones
- Limites de aceleración y desaceleración
- Ajuste limite de corriente
- opcional modo de seguridad
- Entrada de calibración (learning) y ajuste de escala
Características
- Driver: MP6500
- interfaces: USB, TTL serial, I²C, RC servo, voltaje analógico, encoder cuadratura
- Voltaje de operación: 4.5-35Vdc
- Corriente continua por fase: 1.5A
- Corriente máxima por fase: 2.5A
- Máxima velocidad de paso: 50000 Pulsos por segundo
- resolucion de micropaso: full, 1/2, 1/4, y 1/8
Links de interés
- Tic Software and Drivers for Windows (10MB msi)
- Tic Software for Linux (x86) (8MB xz)
- Tic Software for Linux (Raspberry Pi) (6MB xz)
- Tic Software for macOS (8MB pkg)
- Dimension diagrams of the Tic USB Multi-Interface Stepper Motor Controllers (1MB pdf)
- 3D models of the Tic USB Multi-Interface Stepper Motor Controllers (11MB zip)
- MPS MP6500 stepper motor driver datasheet (1MB pdf)TB67S249FTG datasheet (533k pdf)
- UM10204 I²C-bus specification and user manual (1MB pdf)The official specification for the I²C-bus, which is maintained by NXP.
