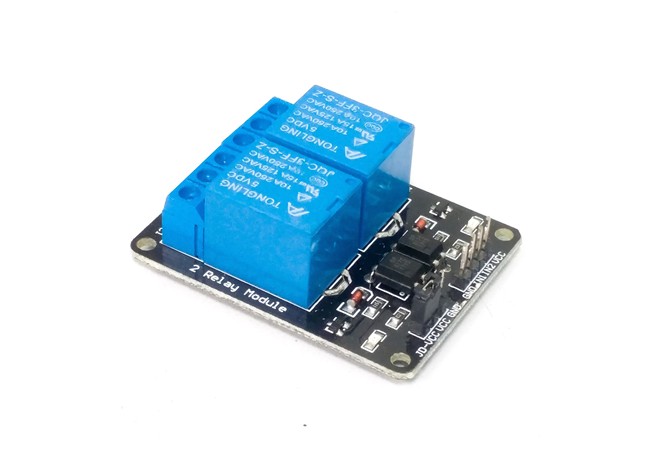

Esta board integra dos reles electromecánicos con canales independientes de activación, puedes usarlo con arduino para controlar por ejemplo el encendido de luces!
Ten en cuenta que puede ser una board color roja, negra o azul, pero cualquiera de estas cumple con las mismas especificaciones
Características
- Voltaje: 5V DC
- Control: Dos señales separadas
- Rele: Electro-mecánico
- Puntos de anclaje
- Posee dos leds que encienden cuando se activa el rele
- Opto acopladores entre la señal y el relé
- Corriente máxima de carga: 10A
- Corriente de activación: 15mA a 20mA
Aplicaciones
- Iluminación
- Control ON/OFF de cargas AC y DC
Ejemplo con bluetooth + rele de dos canales + Arduino
Este código se utiliza en conjunto con una aplicación Bluetooth en un dispositivo móvil o una computadora para enviar valores “1”, “2” o “0” al HC-05, que a su vez los envía al Arduino para activar o desactivar los reles
- Conecta los siguientes pines del HC-05 a los pines correspondientes del Arduino:
- VCC (alimentación) al pin 5V
- GND (tierra) al pin GND
- RX (recepción) al pin 3
- TX (transmisión) al pin 4
- Carga el código en tu Arduino.
- Asegúrate de que el HC-05 esté configurado correctamente para conectarse a tu dispositivo móvil o computadora.
- Abre la aplicación de Bluetooth en tu dispositivo móvil o computadora y conéctate al HC-05.
- Envía valores “1”, “2” o “0” desde la aplicación de Bluetooth para activar o desactivar los reles conectados al Arduino.
