Board programable IoT Ref Pi Pico W marca Raspberry Pi RP2040

Raspberry Pi Pico W, es una board manufacturada por Raspberry basada en un microcontrolador RP2040 con wifi integrado, usando un núcleo cortex dual core que corre hasta 133Mhz.

Debido a las limitaciones de los pines, algunos de los pines de la interfaz inalámbrica se comparten. El CLK se comparte con el monitor VSYS, por lo que solo cuando no hay una transacción SPI en curso se puede leer VSYS a través del ADC. El Infineon CYW43439 DIN/DOUT e IRQ comparten un pin en el RP2040. Solo cuando una transacción SPI no está en curso, es adecuado verificar las IRQ. La interfaz normalmente funciona a 33 MHz.

Ten en cuenta que si necesitas ponerla en un protoboard requiere soldar pines macho

Características

• Microcontrolador RP2040 diseñado por Raspberry Pi
• Dual-core Arm Cortex M0+ hasta 133 MHz
• Voltaje de operación 3.3V
• SRAM: 264KB
• Flash: 2MB
• Programación por USB Drag-and-drop
• Pines GPIO: 26 (2 × SPI, 2 × I2C, 2 × UART, 3 × 12-bit ADC, 16 × PWM)
• Reloj integrado en el chip
• Sensor de temperatura integrado
• Acelerador de punto flotante en librerías integrado
• CYW43439 Wireless (802.11n), single-band

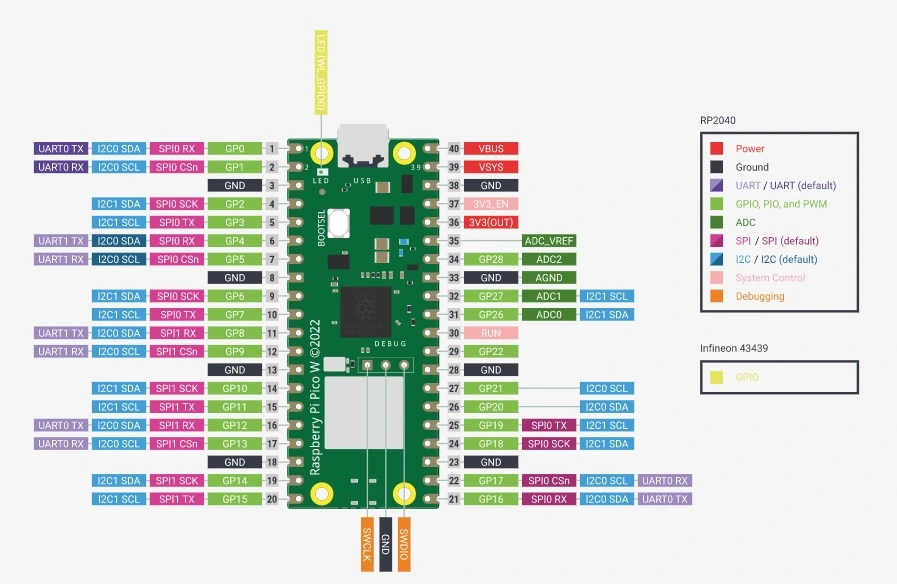

Pines

Links de interés

• Pinout Diagram (PDF)
• Design Files (Cadence Allegro)
• STEP File
• Fritzing Part
• Raspberry Pi Pico W Datasheet
• Connecting to the Internet with Raspberry Pi Pico W
• Raspberry Pi Pico C/C++ SDK
• Raspberry Pi Pico Python SDK

Aplicaciones

• Robótica
• Domotica
• Sistemas de control
• IoT (Internet de las cosas)
