PIC18F16Q41 Curiosity Nano Evaluation Kit

El kit EV26Q64A de microchip integra en una pequeña board un potente microcontrolador PIC18F16Q41, que combina sofisticados periféricos analógicos y potentes periféricos independientes del núcleo (CIP) para sensores y adquisición de datos de alto rendimiento, Esta MCU está equipada con un amplificador operacional (OPA), un
convertidor de analógico a digital con computación (ADCC) y convertidores de digital a analógico (DAC) de 8 bits que proporcionan un alto nivel de integración analógica para amplificación, filtrado y acondicionamiento de señales.

Ademas usando el conjunto de herramientas de desarrollo de microchip, puedes configurar fácilmente periféricos y funciones, generar código de aplicación y simular circuitos analógicos antes de la creación de prototipos de hardware, lo que reduce el tiempo de desarrollo

Características

• Frecuencia de hasta 64 MHz con oscilador interno
• Amplificador Operacional integrado
• DAC de 8-bit buffered
• ADC de 12-bit con computación (ADCC)
• Hardware Capacitive Voltage Divider (CVD) for aplicaciones de sistemas táctiles
• Dos comparadores Analógicos
• Hasta 64 KB Flash
• 512 B data EEPROM
• Hasta 4 KB data SRAM
• 4 Direct Memory Access (DMA)
• 3 PWM duales de 16-bit
• 4 Celdas lógicas configurables (CLC)
• Cyclic Redundancy Check (CRC) de 32-bit
• Peripheral Pin Select (PPS)
• 3 interfase UART (una soporta protocolos LIN/DMX/DALI )
• SPI
• I²C
• Ref Microchip EV26Q64A

Debugger integrado

• Board identificada in Microchip MPLAB X
• Led de poder y estatus
• Programador integrado
• Virtual serial port (CDC)
• Un canal lógico de analizador

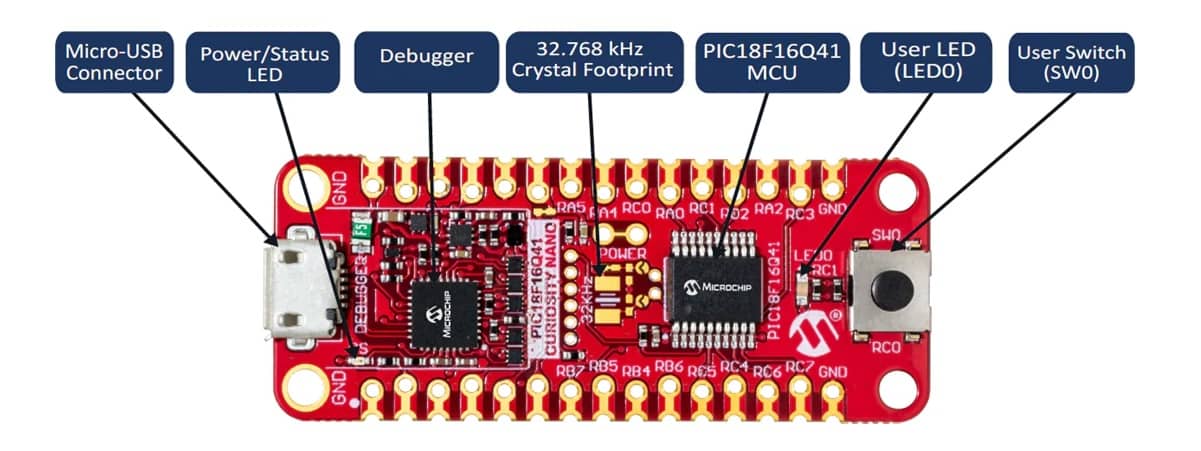

Partes

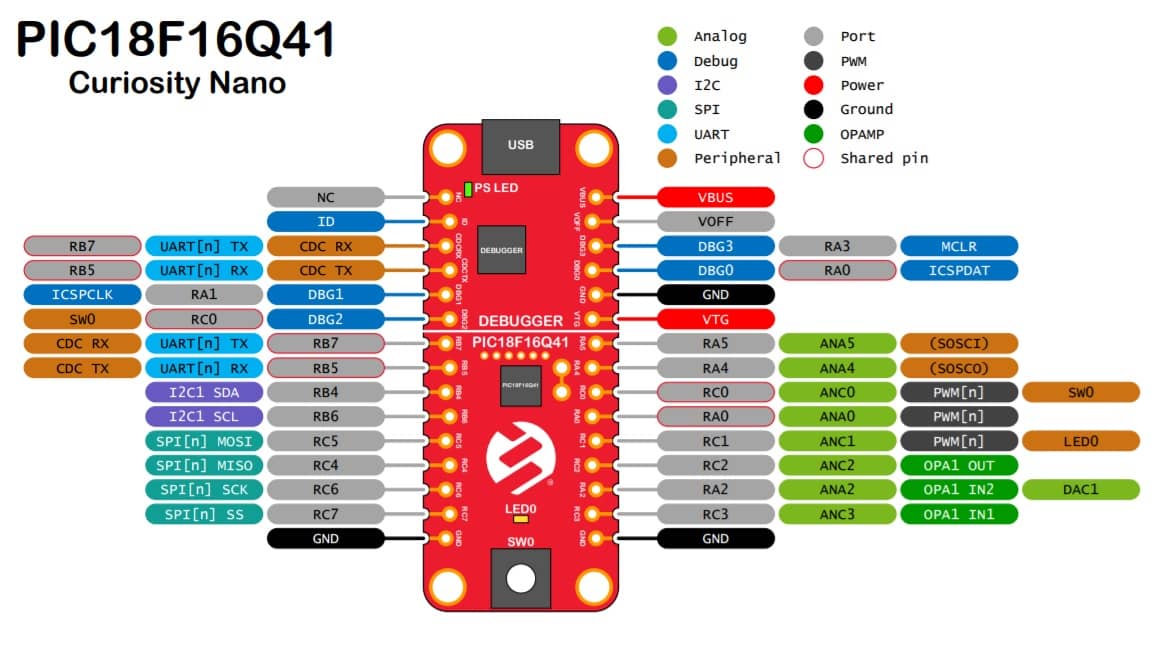

PinOut

Aplicaciones

El rango de aplicaciones es muy grande pero para nombrar algunas tenemos

• Extremos de sensores con IoT
• Medicina
• Wearables
• Iluminación LED, domótica
• Sistema automotrices y automatización  industrial
