Pantalla táctil capacitiva 4.3 con ESP32-S3 Marca Waveshare

ESP32-S3-Touch-LCD-4.3 es una sistema de desarrollo que integra una pantalla, un procesador ESP32,  WiFi de 2,4 GHz y BLE 5 , La pantalla es táctil capacitiva de 4,3 pulgadas y puede ejecutar GUI como LVGL, la board integra varias interfaces CAN, I2C, RS485 y UART via USB, también tiene un puerto de entrada analógico, esto la hace adecuada para el desarrollo rápido de HMI y otras aplicaciones de ESP32-S3 como IoT, dispositivos móviles y hogares inteligentes.

Características:

• Voltaje de alimentación: 5Vdc
• Voltaje de funcionamiento: 3.3Vdc
• CPU: ESP32-S3
• Memoria: 8 MB PSRAM, 8 MB flash
• LCD: 800×480 full color
• interfases: USB Serial/USB/I2C/CAN/RS485
• MicroSD port: Si
• Dimensiones área visible: 95x54mm
• Dimensiones externas: 106x67mm

Ventajas:

• Este sistema viene con la pantalla integrada, es ideal para lectura de sensores vía RS485, esto hace que no tengas que concentrate en la electrónica y que trabajes en la programación

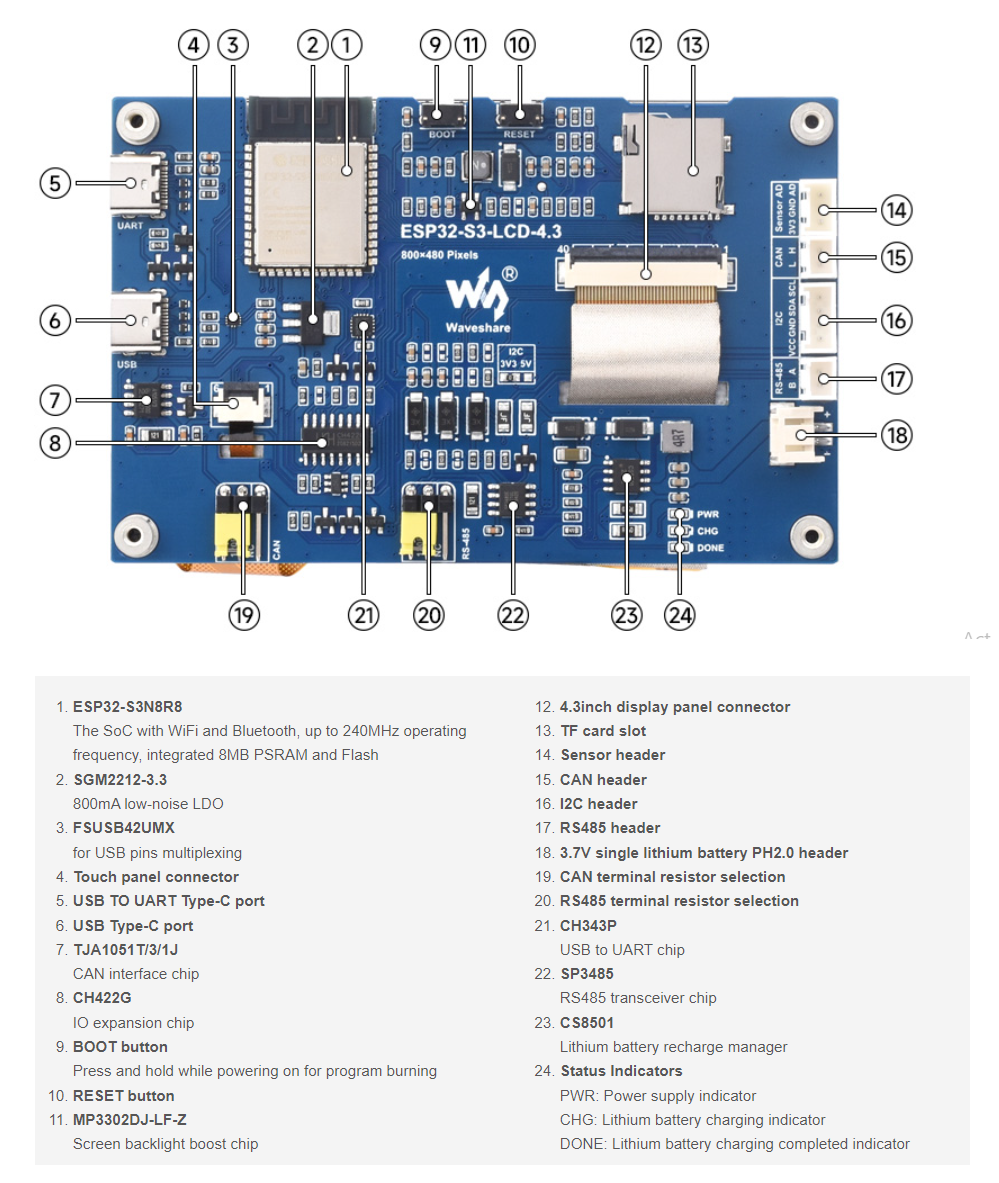

Partes:

Diagrama bloques:

Aplicaciones:

• Interfases HMI

Link de interés:

• Manual
• ESP-IDF
• arduino-esp32
• Schematic diagram
• ESP32 Arduino Core’s documentation
• ESP32-S3-Touch-LCD-4.3 3D Drawing
• Sample demo
• libraries

Videos:
