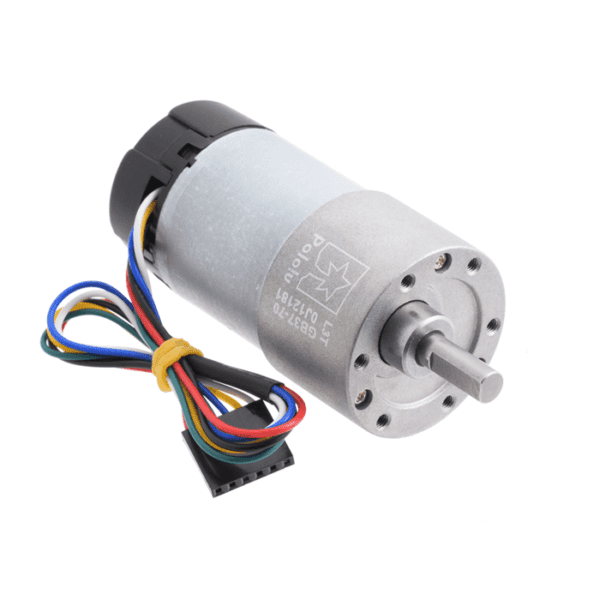

Motorreductor 12v 78RPM reducción 131:1 encoder

Este motorreductor de 12V es ideal para aplicaciones de baja potencia como robots móviles o maquinas livianas, el voltaje de funcionamiento es entre 6 a 12V y el torque continuo que puede manejar es de 10kg*cm, sin embargo es recomendable trabajarlo debajo de ese torque ya que esta en el limite de trabajo y esto puede reducir la vida útil del motor, la piñoneria es metálica y el primer piñon es helicoidal que reduce un el ruido con respecto a los piñones normales (este motor es el reemplazo de la versión de 18Kg a 80RPM)

Ten en cuenta!: sobrepasar la capacidad de carga del motor puede dañarlo inmediatamente o hacer decrecer su vida útil, para evitar esto recomendamos no aplicar cargas sobre los 10 kg-cm (150 oz-in), y no sobre pasar un torque instantáneo de 25 kg-cm (350 oz-in).

En general se recomienda que los motores con escobillas operen a un 25% o menos de la corriente en stall, el ideal es trabajarlo en el punto de máxima eficiencia

Características

• Voltaje: 12 V
• Reducción 131.25:1
• Velocidad sin carga 12V: 78 RPM
• Stall torque 12V: 45 kg·cm (llegar a este torque puede dañar el motor)
• Corriente Stall 12V: 5.5A
• Corriente free-run: 300 mA
• Velocidad sin carga 6V: 38 RPM
• Stall torque 12V: 28 kg·cm
• Corriente Stall 12V: 3A
• Corriente free-run: 100 mA
• Salida a máxima potencia a 12V: 12 W
• Peso: 195 gr
• Dimensiones 37D × 94L mm

Características a máxima eficiencia

• Máxima eficiencia a 12V: 45 %
• Velocidad a máxima eficiencia: 66 rpm
• Torque a máxima eficiencia: 6.0 kg·cm
• Corriente a máxima eficiencia: 0.74 A
• Potencia máxima eficiencia: 4.1 W

Características encoder

• Resolución: 64CPR
• Conteo de salida en cuadratura 8400
• Longitud cable: 20cm

¿No sabes que significan estos parámetros? aquí te ensañamos que son ¿Como seleccionar un motor dc con reducción?

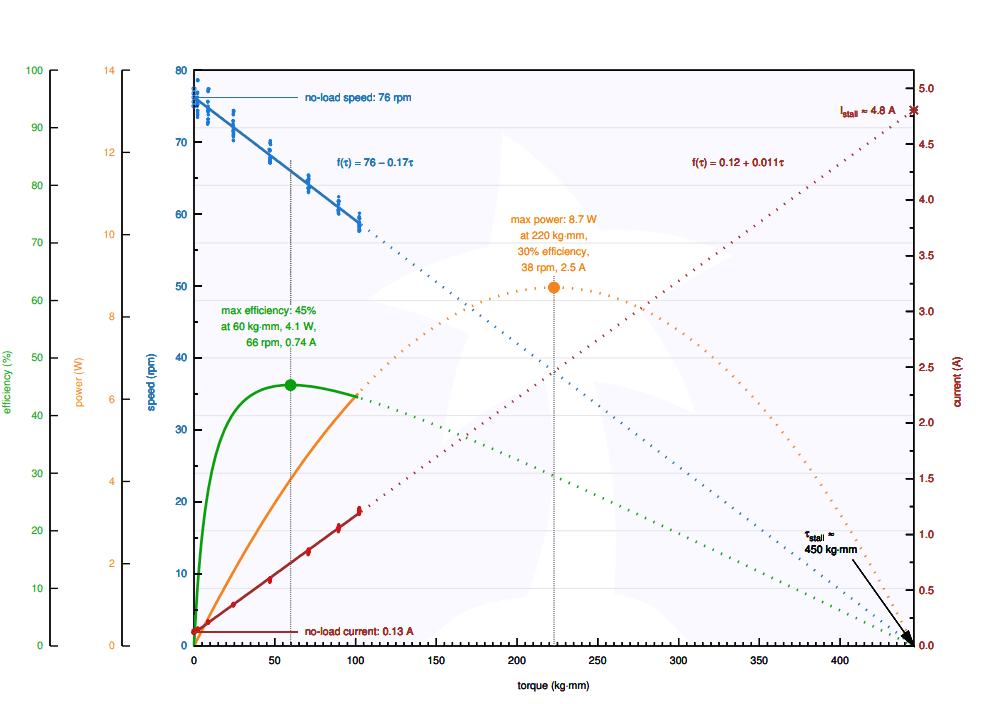

Curva de funcionamiento

Dimensiones

Productos compatibles

• Click aquí

Links de interés

• Datasheet for Pololu 37D Metal Gearmotors (1MB pdf)
• Dimension diagrams of the Pololu 37D mm Metal Gearmotors (461k pdf)
• 3D models of 37D mm gearmotors (3MB zip)

Ejemplo de uso
