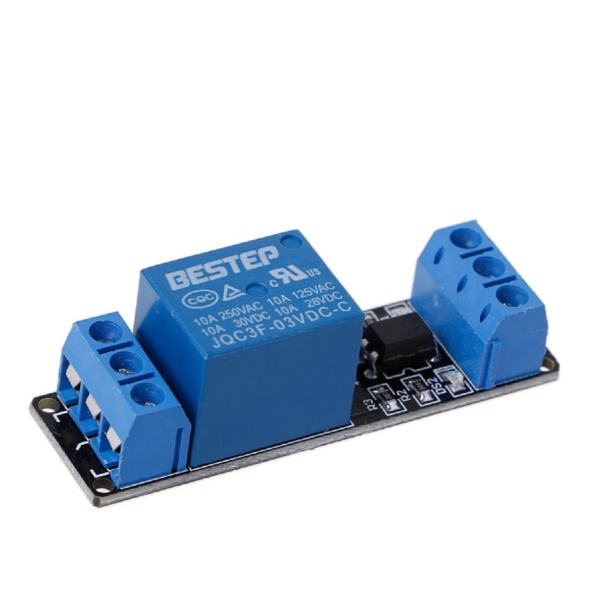

Este relé de un solo canal es ideal para proyectos que usen raspberry o cualquier sistema de control de 3Vdc, y puedes controlar cargas AC como encender una lámpara, tene en cuenta que la velocidad de activación de relés electromecánicos es lenta y si requieres algo más de velocidad en la activación usa un SSR.
Recuerda tener cuidado si manejas cargas AC!
Características
- Voltaje alimentación: 3Vdc
- Voltaje activación: 3Vdc
- Corriente máx DC: 10A
- Corriente máx AC: 10A
- Voltaje máx AC: 250Vac
- Voltaje máx DC: 30Vdc
Aplicaciones
- Sistemas de encendido de luces AC como lámparas
- Aplicaciones para proyectos educativos
Ejemplo de uso
Pasos
- Reúne los componentes: Además del Arduino y el rele, necesitarás una fuente de alimentación para el rele y unos cables para conectarlos.
- Conecta la fuente de alimentación: Conecta los cables de alimentación de3V a DC+ y la tierra a DC- a los terminales correspondientes en el rele. Asegúrate que haces la conexión con la fuente desconectada
- Conecta el rele al Arduino: Conecta un cable desde el terminal de control del rele al pin digital correspondiente en el Arduino. En este caso, usaremos el pin 12, y lo conectaras al pin IN de la board de rele
- Conecta la carga al rele: El rele tiene tres pines NO (Normalmente abierto) COM (Común) NC (Normalmente cerrado), conecta la carga teniendo en cuenta que
- Carga el código en el Arduino: Abre el entorno de desarrollo de Arduino y carga el código que te proporcioné anteriormente en el Arduino.
- Prueba la conexión: Conecta el Arduino a la computadora y verifica que el rele se encienda y apague cada segundo, lo que a su vez encenderá y apagará la “carga”.
