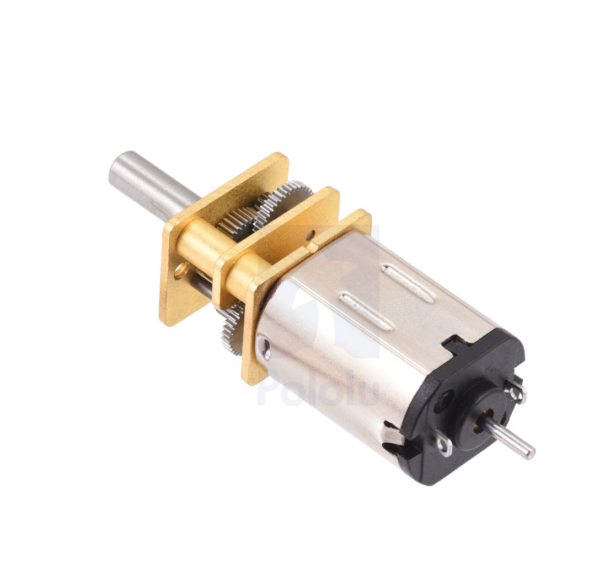

Micromotor HP 15:1 con eje extendido

Este micromotor HP relación 15:1 de alta calidad esta diseñado para trabajar a un voltaje nominal de 6Vdc, este motor puede trabajar en un rango de 3 a 9 Vdc, sin embargo se recomienda trabajarlo a un voltaje no superior al voltaje nominal, este motorreductor hace parte de la familia micromotor HP (High Power) de alta potencia los cuales vienen en diferentes tipos de reducciones desde 5:1 hasta 298:1 conservando en todos los casos el tamaño y las características eléctricas del motor

Características

• Tipo: Micromotor (HP) Alta potencia
• Voltaje: 6V
• Tamaño: 25 x 10 x 12 mm
• Peso 9.5g
• Relación de reducción 15.25:1
• Velocidad sin carga 2000rpm
• Corriente sin carga 100mA
• Torque Stall 0.3 kg-cm
• Corriente Stall 1600 mA

Características a máxima eficiencia.

• Torque máxima eficiencia: 0.058 kg-cm
• Corriente máxima eficiencia: 370mA
• Velocidad máxima eficiencia: 1600rpm
• Potencia máxima eficiencia: 0.95W

¿No sabes que significan estos parámetros? aquí te ensañamos que son ¿Como seleccionar un motor dc con reducción?

Medidas

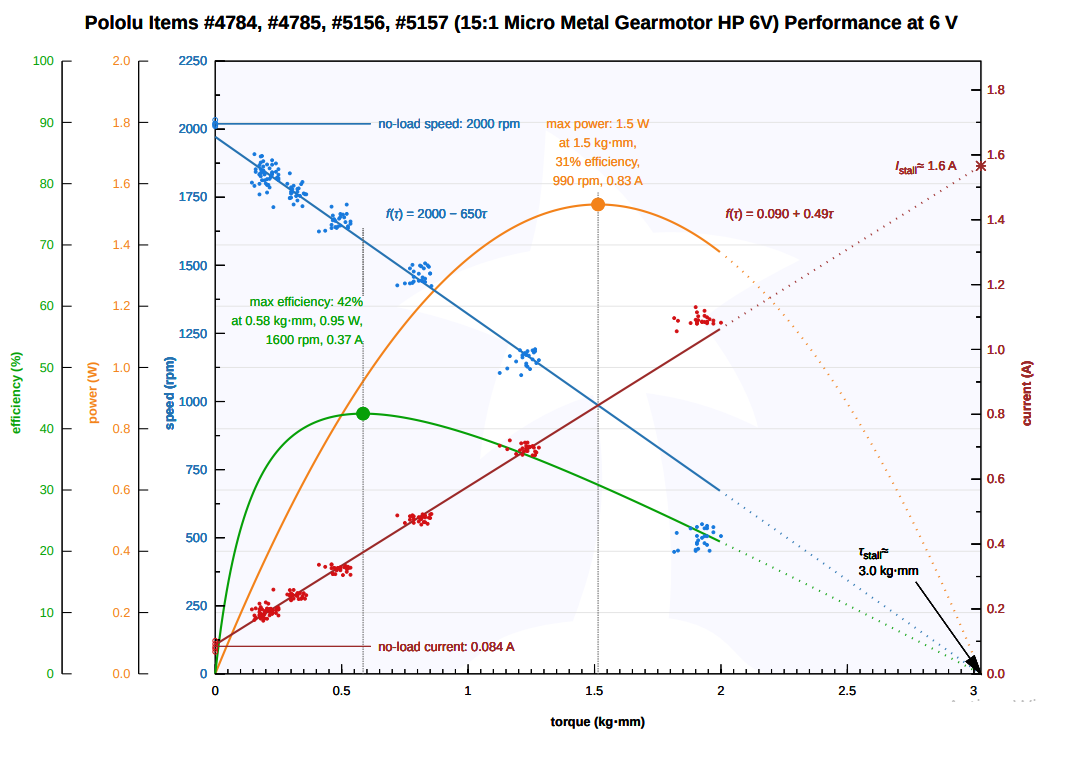

Curva característica

Ejemplos de uso en plataforma robótica

Ejemplo de instalación de encoder

Link de interés

• Datasheet for Pololu Micro Metal Gearmotors (2MB pdf)
• Dimension diagrams of Pololu Micro Metal Gearmotors (262k pdf)
• 3D model of a Micro Metal Gearmotor with Extended Motor Shaft and a #1086 bracket (4MB step)
• Web fabricante

Aplicaciones

• Robots móviles
• Sistemas electromecánicos
• Cerraduras eléctricas
