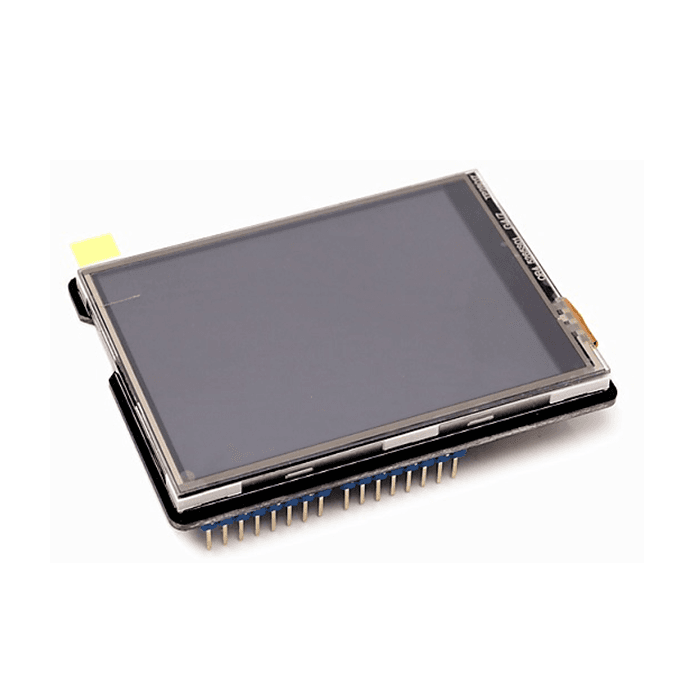

LCD TFT 2.8″ táctil es una pantalla con tecnología TFT (Thin Film Transistor) y una pantalla resistiva táctil, esta se conecta directamente a arduino, dando la posibilidad de implementar aplicaciones gráficas interactivas, ademas integra socket para memoria micro SD donde se pueden almacenar imágenes para ser visualizadas en la pantalla
Características
- Driver: ILI9341
- Tamaño: 2.8 pulgadas
- Colores: 65000
- Comunicación: SPI
- Resolución: 320 x 240
- Voltaje: 5V
- Socket para memoria uSD
Pines de arduino
- D4 TF_CS
- D5 TFT_CS
- D6 TFT_DC
- D7 BACKLIGHT(Selectable)
- D11 SPI_MOSI
- D12 SPI_MISO
- D13 SPI_SCK
- A0 TOUCH PANEL
- A1 TOUCH PANEL
- A2 TOUCH PANEL
- A3 TOUCH PANEL
Ten en cuenta esta shield tapa los pines de arduino UNO si quieres, si quieres acceder a ellos re recomendamos usar una board de bornera para arduino o usar una arduino mega donde quedan los pines libres
Compatible con boards
- Arduino Uno
- Arduino Mega
- Arduino Zero(M0)
- Arduino Leonardo
- FDRM-25K
Links de interés
Para que sirve esta board?
Esta pantalla al ser una shield sirve para darle a las board arduino funcionalidades gráficas, así, con esta pantalla puedes por ejemplo hacer el control de un sistema de cerradura electrónica, o puedes hacer un porta-retratos digital entre otros!
