Modulo de expansión export for core 2 M5Stack

ExtPort For Core2 es un módulo para M5Stack Core2 que expande  puertos para tener la posibilidad de tener más conectores tipo grove, el modulo tiene las siguiente interfase

• PortB
• PortC
• PortD
• PortE

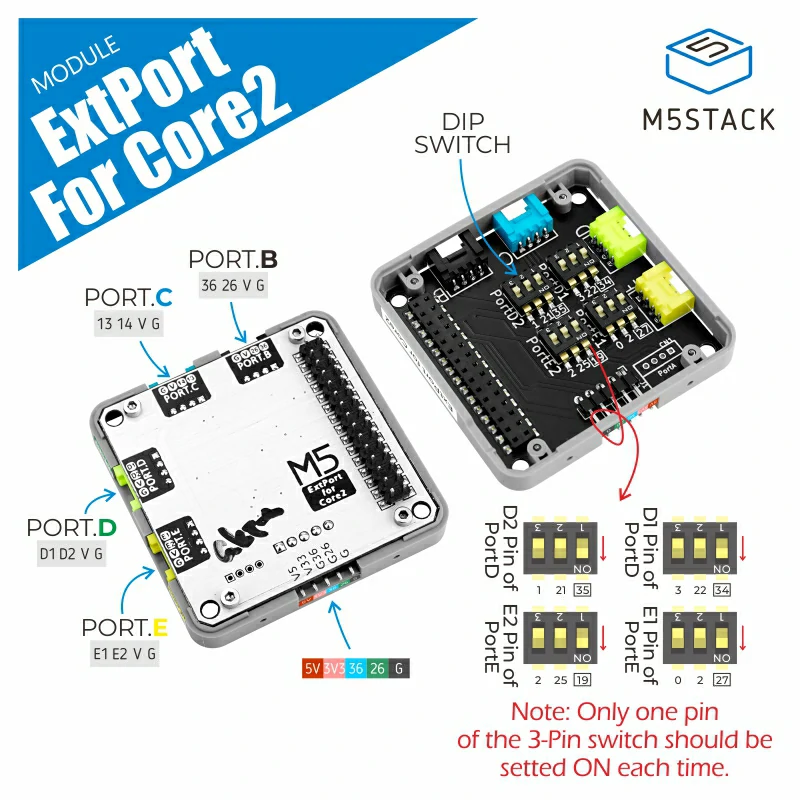

Los puertos PortD/E se puede configurar con diferentes GPIO a través de interruptores DIP internos

Ten en cuenta de solo seleccionar solo un pin DIP del conector a la vez, si seleccionas más de uno puedes dañarlo, ten en cuenta que estos conectores DIP sirven para asignar el puerto del conector PortD y PortE de la siguiente manera

• PortD1 (color blanco del cable grove) puedes seleccionar solo uno 34(default) / 22(internal I2C-SCL) / 3 (RXD0)
• PortD2 (color amarillo del cable grove)  puedes seleccionar solo uno 35(default) / 21(internal I2C-SDA) / 1 (TXD0)
• PortE1 (color blanco del cable grove) puedes seleccionar solo uno 27(default) / 2 (NS4168-DATA) / 0 (NS4168-LRCK)
• PortE2 (color amarillo del cable grove) puedes seleccionar solo uno 19(default) / 25 / 2 (NS4168-DATA)

Características:

• Puertos de expansión: PortB, PortC, PortD, PortE
• Peso: 24g
• Tamaño del producto: 54 x 54 x 13 mm

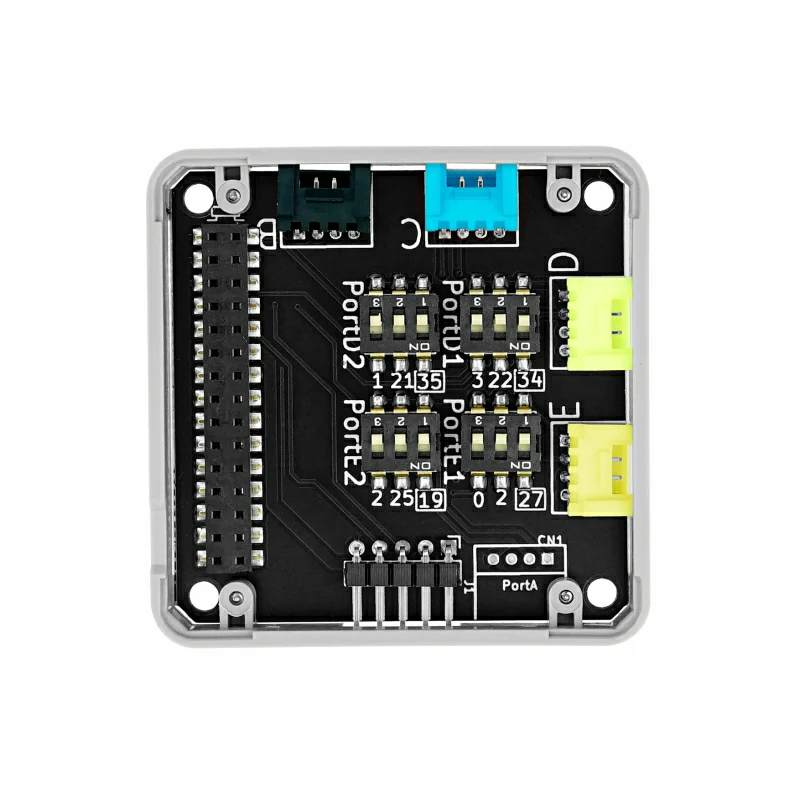

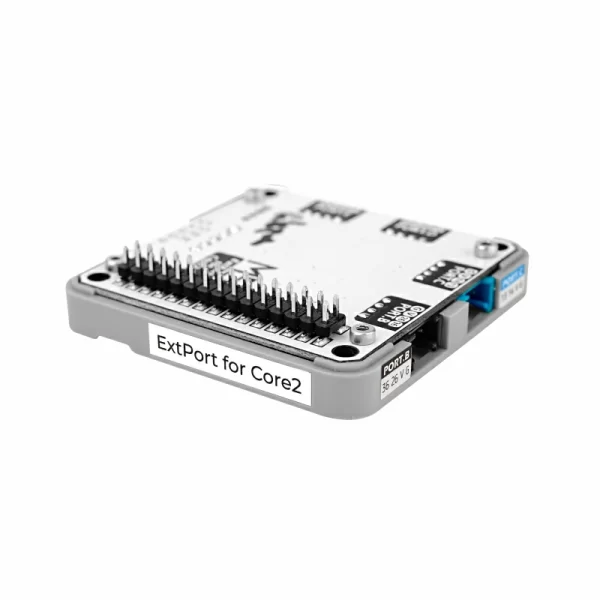

Partes

Aplicaciones:

• Expansión de puertos para sistema de control que use CORE 2

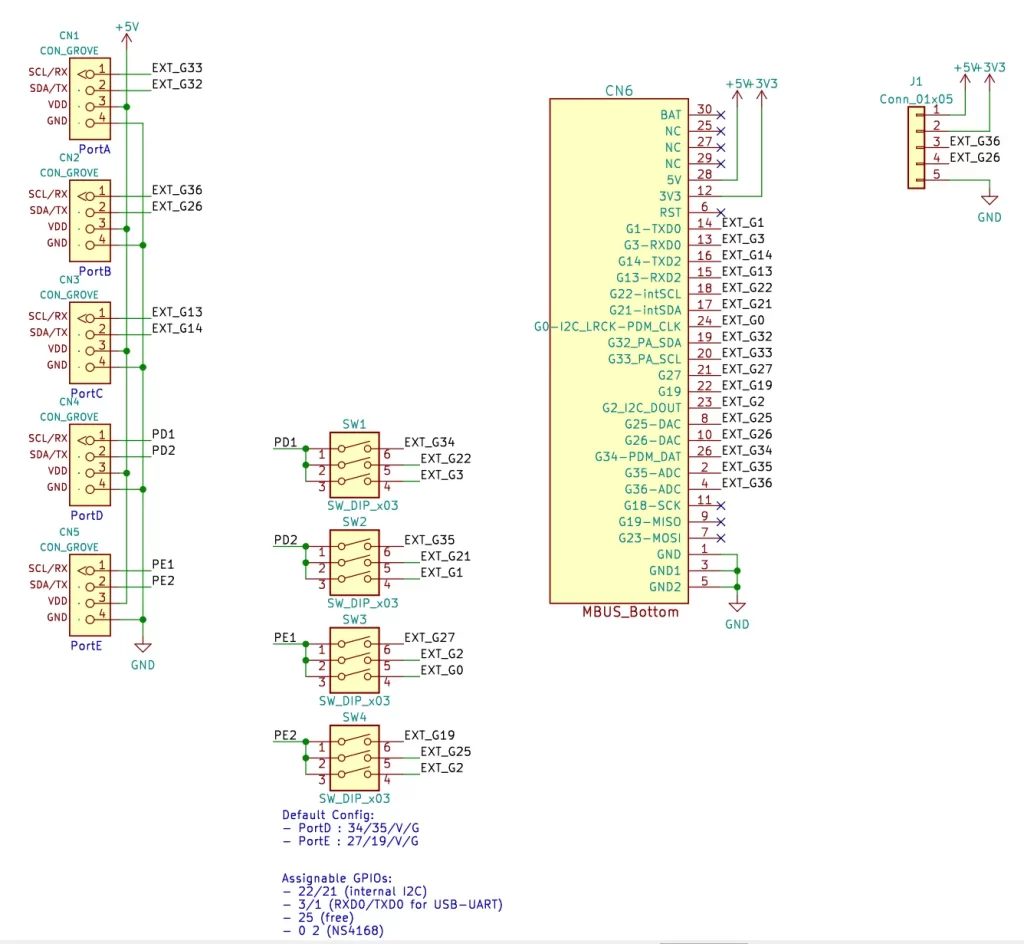

Esquemático
