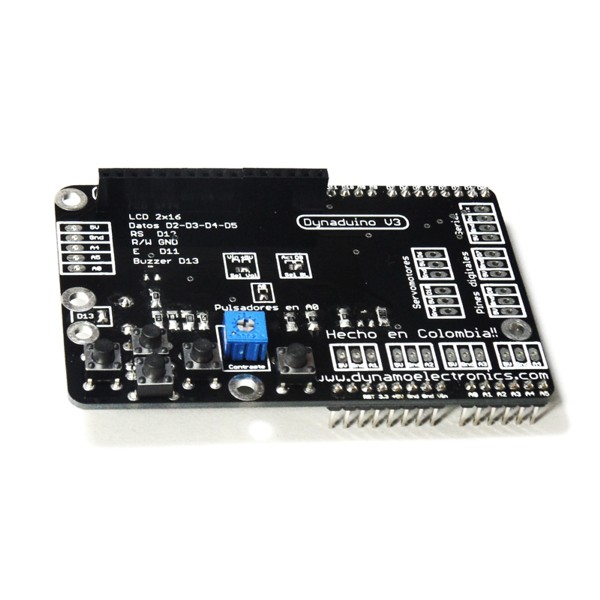

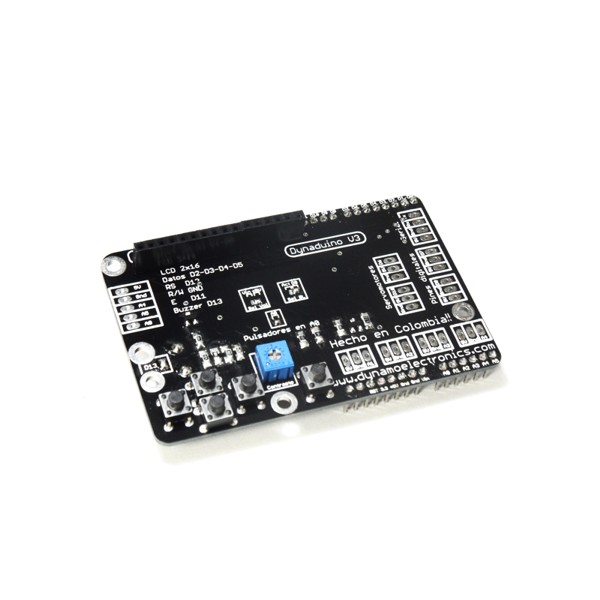

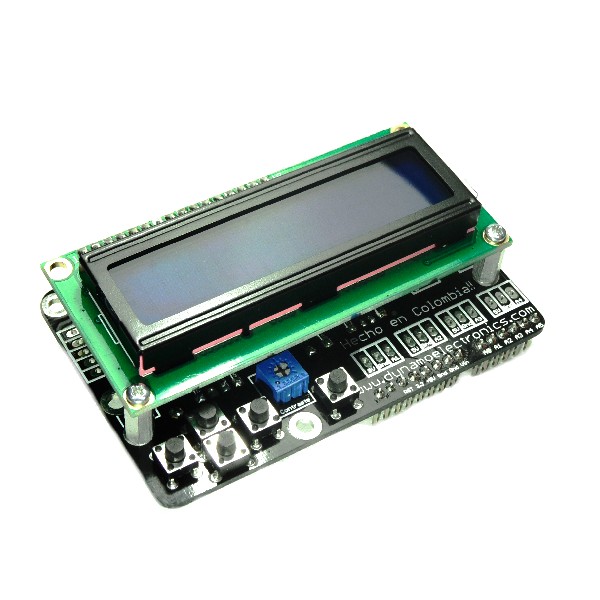

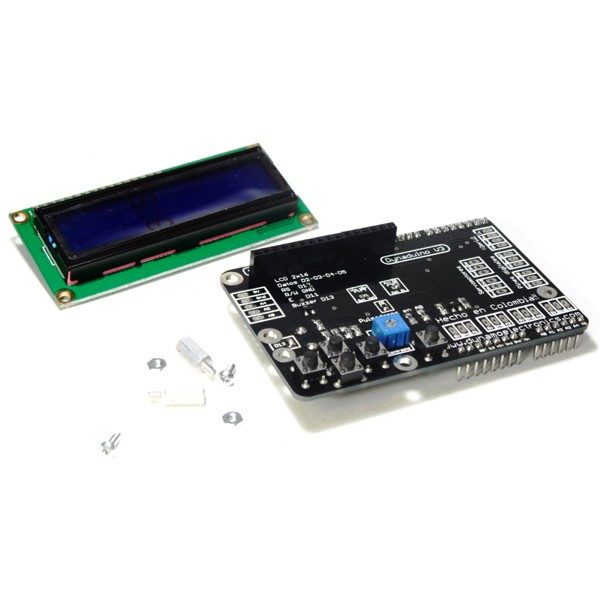

Dynaduino es una shield diseñada para que puedas tener de una forma sencilla un sistema de visualización basado en una LCD alfanumérica 2×16 azul con luz de fondo, al cual se le pueden conectar sensores de forma directa, tiene pulsadores para crear menús, integra un buzzer con el que puedes crear alarmas sonoras o midis, puedes conectar también un dispositivos serial y dos servomotores
Que puedo hacer con Dynaduino?
Con Dynaduino puedes aprender y llevar a cabo muchos proyectos basados en Arduino, como control de temperatura y humedad, control de luces, alarma de detección de personas, control de servomotores, entre otros. En la LCD puedes hacer menús en los que el usuario puede desplazarse usando los pulsadores.

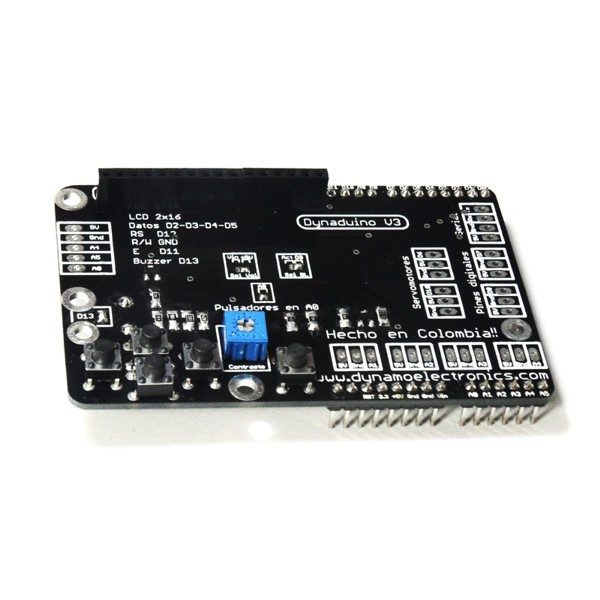

Pines que se usan de la tarjeta Arduino UNO (PinOut)
Pin 13………… Buzzer
pin 12………… RS de la LCD
pin 11………… ENABLE de la LCD
pin 9…………. Luz de fondo de la LCD
pin 5…………. Datos a la LCD (D4)
pin 4…………. Datos a la LCD (D5)
pin 3…………. Datos a la LCD (D6)
pin 2…………. Datos a la LCD (D7)
pin A0………. Entrada de los pulsadores
Links de interes
Aplicaciones
- Proyectos con Arduino Académicos

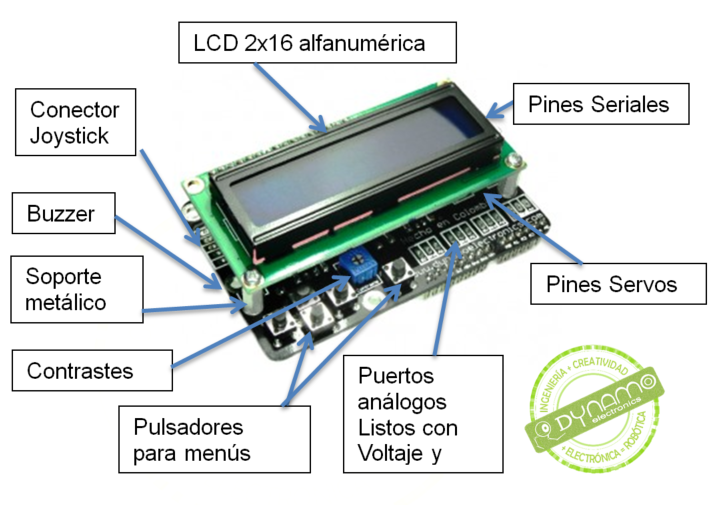

Partes Dynaduino
