StepMotor Driver está diseñado para ser usado con la serie M5 Core, este modulo usa tres drivers HR8825 para controlar hasta 3 motor paso a paso bipolares, con este modulo puedes implementar un control independiente de un motor o implementarlo en una maquina de 3 ejes como un CNC, ademas tiene integrado un TCA9554 un integrado de expansión que permite manejar más señales adicionales al motor de paso por medio de interfaz I2C, también tienen interfase de comunicación RS485 integrada ademas de un regulador de alimentación con una entrada que puede variar entre 9 a 24Vdc que se puede utilizar para comunicación y fuente de alimentación más flexible.
Ten en cuenta NO conectar o desconectar los motores cuando está encendido para evitar daños
Características:
- Controlador I2C: TCA9554
- Controlador: 3 drivers para motor de paso HR8825
- Regulación de corriente por medio de potenciometro de hasta 1.5A por canal
- Soporta micropasos hasta 1/32
- Intefase de comunicación RS485
- Entrada regulada de voltaje de 9 a 24Vdc
- Regulador interno a 5V para alimentar los módulos de control Core
- Tipo de motor: Bipolar
- Peso: 40g
- Tamaño del producto: 95 x 65 x 25 mm

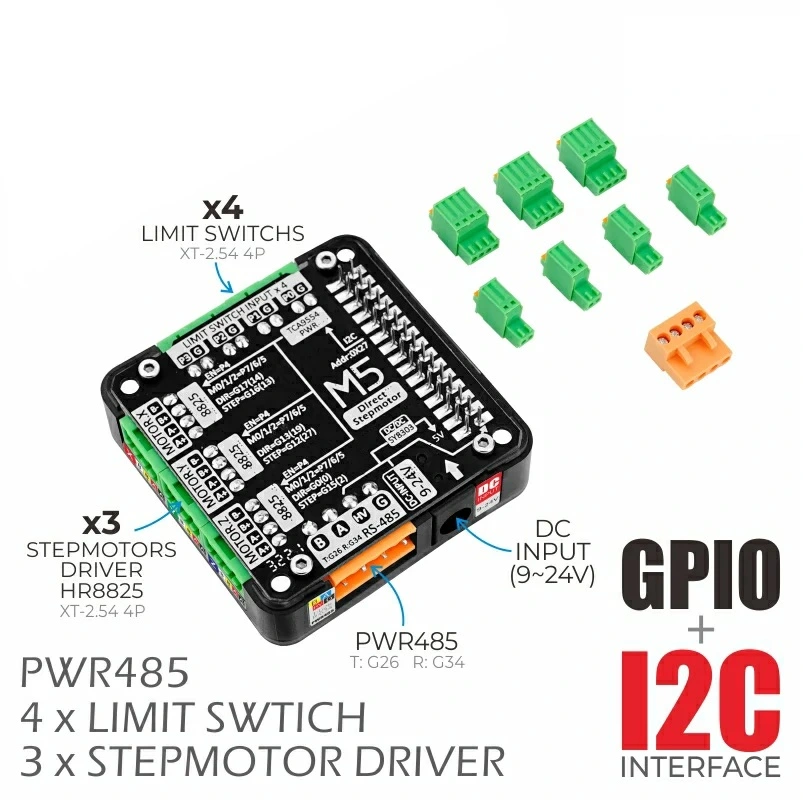

Partes
Aplicaciones:
- Automatización industrial
- Industria 4.0
- Maquinas CNC
- Impresoras
- Brazos robótico

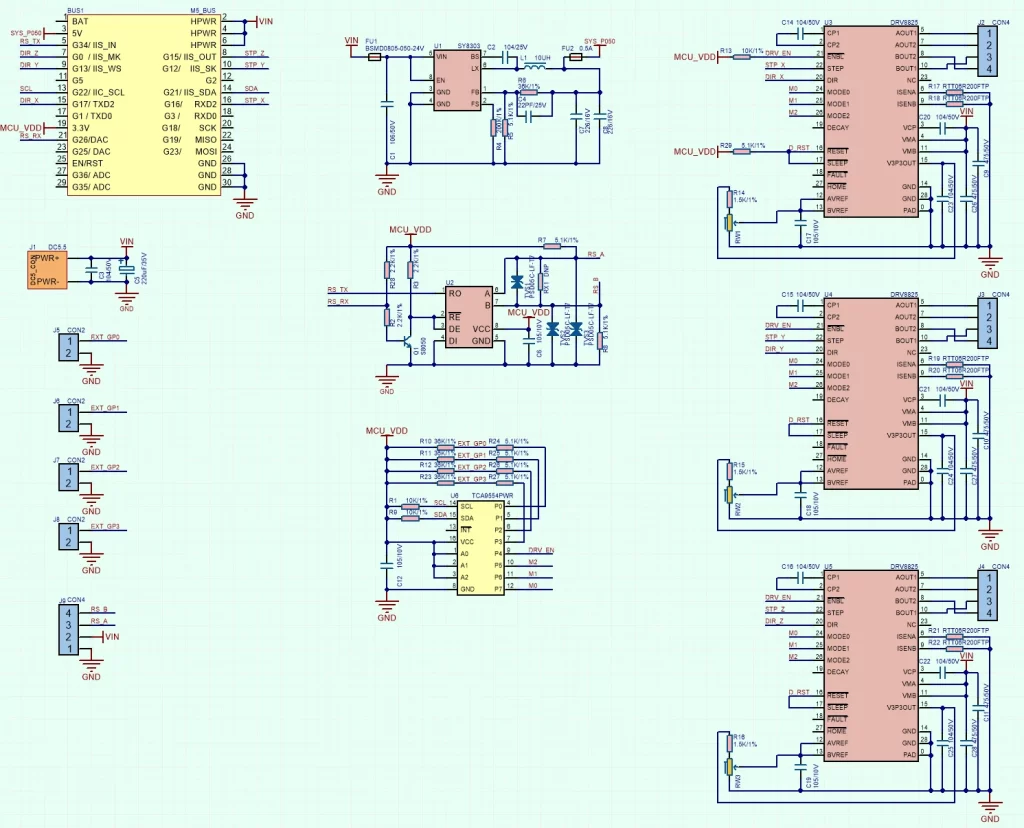

Esquemático
